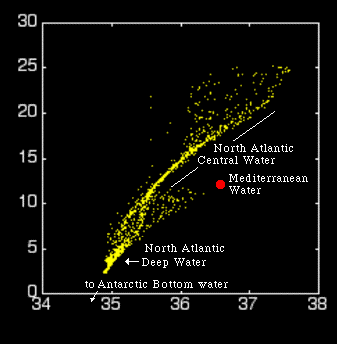

El diagrama de temperatura-salinitat (TS) de l'esquerra mostra les dades de totes les estacions. El punt vermell indica l'Aigua Mediterrània (MW) sense diluir tal com arriba a través de l'Estret de Gibraltar. Com es pot veure, l'Aigua Mediterrània sense diluir no es troba en cap estació de les mostrades en aquest exercici, però la presència d'Aigua Mediterrània amb diversos percentatges de contribucions està indicada clarament pels punts distribuïts en una regió triangular entre l'Aigua Profunda del Nord"àntic (NADW), la temperatura més baixa de l'Aigua Central del Nord-"àntic (NACW) i l'Aigua Mediterrània mateixa.

En aquest exercici la dilució de l'Aigua Mediterrània a mesura que es mou a través de l'oceà "àntic es mesura per la distància de la combinació T_S observada d'una mostra d'aigua a partir de la línia que conecta els punts TS (11.5 ºC, 35.7) i (4.0 ºC, 35.0), mesurats al llarg de la línia que va a través de la combinació TS observada i el punt TS de l'Aigua Mediterrània. Auqesta tècnica es fa servir en la calculadora de barreja de la pàgina següent.
