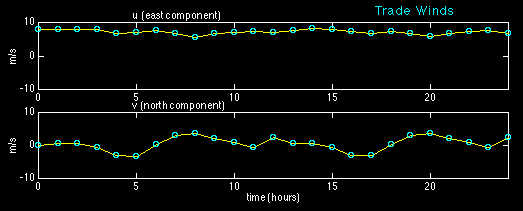

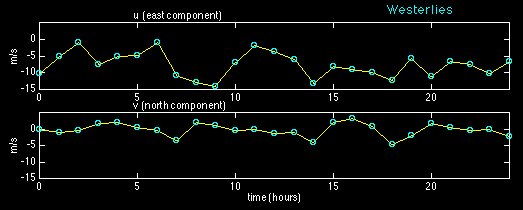

Representar les components est-oest i nord-sud és una altra manera de mostrar les observacions del vent (tots els mètodes de representar propietats vectorials com ara el vent s'han discutit a "l'Exercici 2: Mètodes gràfics per als corrents oceànics"). Novament, el diagrama superior representa les dades del model pels vents de l'oest, el diagrama de sota el model pels vents alisis. Donat que ambdós, els alisis i els vent de l'oest, són principalment zonals, la component est-oest u és usualment més gran que la component nord-sud v. u positiva vol dir que el vent ve de l'est; v positiva significa que el vent ve del nord. Observi's la diferència en les escales.

Prengui nota de la seva estimació de les mitjanes de les components de la velocitat del vent per ambdós conjunts de dades per comparar amb els càlculs més endavant.
